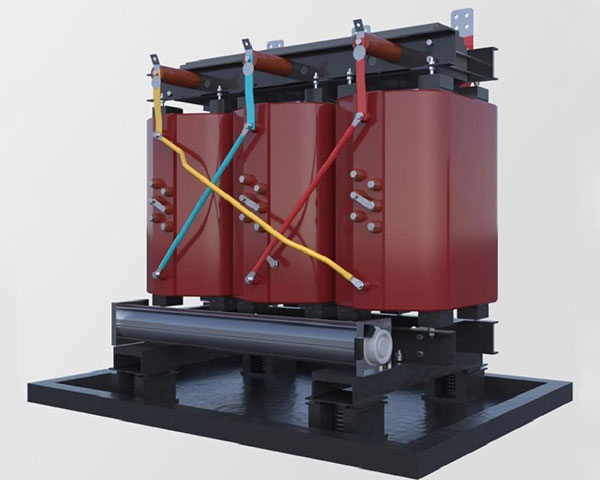

10kV環氧樹脂澆注干式電力變壓器

技術規范：
執行標準： IEC、GB、ANSI/IEEE、NEMA
容量：30kVA~2500kVA
一次側額定電壓：6kV~35kVA
二次側額定電壓：0.4kV
分接檔位數：5
頻率：50/60Hz
相數：三相
聯結組別：Dyn11/Yyn0 等
阻抗：4%~6%

咨詢熱線：+86-570-4982909　銷售熱線：+86-570-4982880

產品概述

性能特點

技術參數

環氧樹脂澆注干式電力變壓器采用先進的工藝澆注而成，產品可靠性高，使用壽命長。并可根據不同的防護等級，加配防護外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站等重要或特殊環境場所。鐵心采用高性能冷軋取向硅鋼片，全自動機器人疊片機，剪切毛刺小、疊片系數低，有效降低了變壓器的空載損耗、空載電流和噪音。空載損耗比手工疊片降低5%～10%。

技術特點：
低損耗：符合GB20052-2020《電力變壓器能效限定值及能效等級》標準中的能效要求；
低噪音：滿足國網南網低噪音標準的要求；
低局放：產品僅有極低的局部放電量，可控制在5PC以下。
高機械強度；環氧澆注體具有致密的固化結構，能承受突發短路電動力作用而無損傷。

額定容量 KVA	1級				2級				3級				短路阻抗 %
	電工鋼帶				電工鋼帶				電工鋼帶
	空載損耗 W	負載損耗 W			空載損耗 w	負載損耗 W			空載損耗 W	負載損耗 W
	空載損耗 W	B (100℃)	F (120℃)	H (145℃)	空載損耗 w	B (100℃)	F (120℃)	H (145℃)	空載損耗 W	B (100℃)	F (120℃)	H (145℃)
30	105	605	640	685	130	605	640	685	150	670	710	760	4.0
50	155	845	900	965	185	845	900	965	215	940	1000	1070
80	210	1160	1240	1330	250	1160	1240	1330	295	1290	1380	1480
100	230	1330	1415	1520	270	1330	1415	1520	320	1480	1570	1690
125	270	1565	1665	1780	320	1565	1665	1780	375	1740	1850	1980
160	310	1800	1915	2050	365	1800	1915	2050	430	2000	2130	2280
200	360	2135	2275	2440	420	2135	2275	2440	495	2370	2530	2710
250	415	2330	2485	2665	490	2330	2485	2665	575	2590	2760	2960
345	510	2945	3125	3355	600	2945	3125	3355	705	3270	3470	3730
400	570	3375	3590	3850	665	3375	3590	3850	785	3750	3990	4280
500	670	4130	4390	4705	790	4130	4390	4705	930	4890	4880	5230
630	775	4975	5290	5660	910	4975	5290	5660	1070	5530	5880	6290
630	750	5050	5365	5760	885	5050	5365	5760	1040	5610	5960	6400	6.0
800	875	5895	6265	6715	1035	5895	6265	6715	1215	6550	6960	7490
1000	1020	6885	7315	7885	1205	6885	7315	7885	1415	7650	8130	8760
1250	1205	8190	8720	9335	1420	8190	8720	9335	16770	9100	9690	10370
1600	1415	9945	10555	11320	1665	9945	1055	11320	1960	11050	11730	12580
2000	1760	12240	13005	14005	2075	12240	13005	14005	2440	13600	14450	15560
2500	2080	14535	15445	16605	2450	14535	15445	16605	2880	16150	17170	18450

注：表中數據僅供參考，公司保留數據變動的權力，并接受特殊訂貨。
